脈動減壓器-AD-TT系列(PTFE型)

內容大圖:

YAMADA AD-TT系列是利用幫浦壓縮空氣,減少幫浦運轉時產生震動,接觸液體部份材質為聚四氟乙烯。
可用在過濾器的保護,以及不允許任何震動的單桿噴霧器等的機器設備。適用半導體製造業。

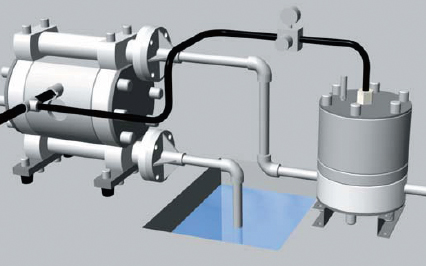

脈動減壓器安裝圖

圖片

注意

1.請將脈動減壓器設置於幫浦出口1公尺內。若置於管道末端將沒有效果。
2.若在脈動減壓器的空氣供給口前,裝上與幫浦不同的減壓閥進行調整,效果將會更好。
3.脈動減壓器會因震動情況不同,空氣消耗量也會不同。
4.此產品與幫浦一樣,須定期更換隔膜片。
PS.若無背壓,脈動減壓器將無法作用。最低需0.1Pa的背壓。

產品規格

 型 號 AD-10TT AD-25TT AD-38TT
產品編號 851918 851919 853441
吐出口徑 3/8"(10mm) 3/4"(20mm) 1"(25mm)
材料接口 Rc3/8 Rc3/4 Rc 1
空氣接口 供給口 Rc1/4
排氣口 Rc3/8
常用空氣壓力※1 0~0.5MPa※2 0~0.7MPa※2
 最高吐出壓力 0.5MPa 0.7MPa
最大空氣消耗量 20L/min(ANR)
固體顆粒界限 1mm以下 3mm以下
使用環境
溫度範圍
氣溫 0~70℃
液溫 0~80℃
 重       量 4.5kg 12.5kg 30kg

※1:壓縮空氣品質符合「JISB8392-1:2000 一般用壓縮空氣」之2.3.2品質等級。
(最大粒子徑:1µm、最大壓力戶外:-20℃、最大油分濃度:0.1mg/m3)
※2.依使用條件不同而異。

 型 號 AD-10TT/N/S AD-10TT/N/M AD-20TT/N/S AD-20TT/N/M
產品編號 853910 853911 853912 853913
吐出口徑 3/8"(10mm) 3/4"(20mm)
材料接口 Rc3/8 DP-10Fi
頂部連接螺紋
Rc3/4 DP-10Fi
頂部連接螺紋
空氣接口 供給口 Rc1/4
排氣口 G1/8
常用空氣壓力※1 0~0.5MPa※2
 最高吐出壓力 0.5MPa
最大空氣消耗量 20L/min(ANR)
固體顆粒界限 1mm以下 2mm以下
黏度界限 1Pa・s以下 2Pa・s以下
使用環境
溫度範圍
氣溫 0~70℃
液溫 0~80℃
 重       量 2.8kg 2.3kg 4.5kg 3.8kg

※1:壓縮空氣品質符合「JISB8392-1:2000 一般用壓縮空氣」之2.3.2品質等級。
(最大粒子徑:1µm、最大壓力戶外:-20℃、最大油分濃度:0.1mg/m3)
※2.依使用條件不同而異。
※3:AD-TT/N不能用於輸送泥漿等材料。
