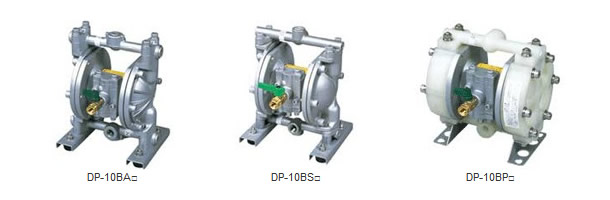

DP-10系列

內容大圖:

口徑3/8”(10A) 最大流量約20L/min。

基本參數

吐出口徑 3/8″(10A)
材料接口 吸入口 Rc3/8
吐出口
空氣接口 供給口 Rc1/4 (附空氣閥球)
吐出口 Rc3/8 內部裝有消音器)※
常用空氣壓力 0.2~0.7MPa
最高吐出壓力 0.7MPa
吐出量/工作週期 50mL
固體顆粒限值(最大可通過粒徑) 1mm 以下
重 量 DP-10BA□:3.5kg
DP-10BS□:5.2kg
DP-10BP□:3.0kg

※消音器被組裝在幫浦本體內,為了連接遠端排氣用軟管,該處加工Rc3/8內螺紋。

【注意!】DP-10BA□系列,閥座材質為尼龍(PA),請注意它的耐腐蝕特性。不適用於MEK等材質。

本體材質

本體(接觸液體部)材質

膜片材質

C:氯丁橡膠(CR)

N:腈類橡膠(NBR)

T: 聚四氟乙
(PTFE)

A:鋁合金
(ADC12)

DP-10BAC
§(851743)

 DP-10BAN
§(851742)

 DP-10BAT
§(851725)

S:不鏽鋼
(SCS14)

DP-10BSC
(851746)

DP-10BSN
(851747)

DP-10BST
§(851741)

P:聚丙烯
(PPG)

DP-10BPC
§(851745)

DP-10BPN
(852280)

DP-10BPT
 §(851744)

§:標準庫存型號


主要零件材質

型 號

DP-10BA□

DP-10BS□

DP-10BP□

平板閥

DP-10B□H→NBR
DP-10B□S→EPDM
其他DP-10B□□→同膜片材質

閥 座

A5056

SUS316

DP-10BPN・・・NBR  DP-10BPC・・・CR
其他DP-BP□・・・PPG

閥軸承

PA

PPG

中心圓盤

A5056

PPG(SUS304*)

※SUS304為內芯材質

※初期自吸揚程本系列全為1m

【注意】

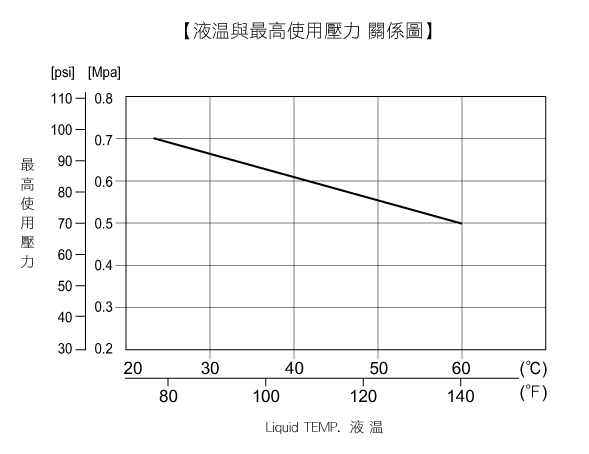

本體接觸液體部份材質為樹脂的幫浦(FPT,FVT,FDT),其最高使用壓力將會受到液體溫度影響。請務必確認液體溫度與最高使用壓力的關係圖。

圖片
