NDP-40系列

內容大圖:

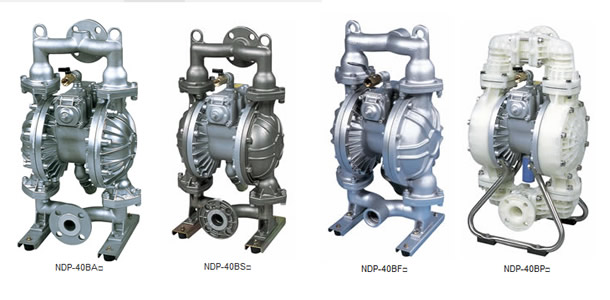

口徑 1-1/2"(40A) 最大流量約 400L/min。防爆型幫浦,適合化學、製陶工廠等生產線上使用。

基本參數

吐出口徑 1-1/2″(40A)
材料接口 吸入口 JIS相當於10K 40A ※
吐出口
空氣接口 供給口 Rc1/2 (附空氣閥球)
吐出口 Rc3/4 內部裝有消音器)※
常用空氣壓力 0.2~0.7MPa
最高吐出壓力 0.7MPa
吐出量/工作週期 聚四氟乙烯隔膜片:2.8L
橡膠系列隔膜片:1.4L
固體顆粒限值(最大可通過粒徑) 7mm 以下
重 量 NDP-40BA□:29kg
NDP-40BS□:40kg
NDP-40BF□:47kg
NDP-40BP□:27kg

※ 鑄鐵(FC250)NDP-40BF□系列的材質接口是螺紋型時,連接尺寸為Rc1-1/2。

本體材質

本體材質
(接觸液體部份)
膜片材質
C:氯丁橡膠
(CR)
N:腈類橡膠
(NBR)
E:三元乙丙橡膠
(EPDM)
V:氟橡膠
(FKM)

A:鋁合金
(AC4C-T6)

NDP-40BAC
§(852655)
 NDP-40BAN
§(852320)

NDP-40BAE
(852656)

 NDP-40BAV
(852310)

S:不鏽鋼
(SCS14)

NDP-40BSC
§(852657)
NDP-40BSN
(852323)

 NDP-40BSE
(852658)

 NDP-40BSV
(852311)

F:鑄鐵
(S45C)

NDP-40BFC
(852866)
NDP-40BFN
(852862)

 NDP-40BFE
(852867)

 NDP-40BFV
(852865)

P:聚丙烯
(PPG)

NDP-40BPC
(852659)
NDP-40BPN
(852326)

 NDP-40BPE
(852660)

 NDP-40BPV
(852312)

本體材質
(接觸液體部份)
膜片材質
T: 聚四氟乙

(PTFE)
H:聚脂彈性體
(TPEE)
S:聚乙烯彈性體
(TPO)
H/T ※

A:鋁合金
(AC4C-T6)

 NDP-40BAT
§(852322)

NDP-40BAH
§(852321)

NDP-40BAS
(852706)

NDP-40BAH/T
(853025)

S:不鏽鋼
(SCS14)

 NDP-40BST
§(852325)

NDP-40BSH
(852324)

NDP-40BSS
(852707)

NDP-40BSH/T
(853026)

F:鑄鐵
(S45C)

 NDP-40BFT
(852864)

NDP-40BFH
(852863)

NDP-40BFS
(852868)

NDP-40BFH/T
(853027)

P:聚丙烯
(PPG)

 NDP-40BPT
§(852328)

NDP-40BPH
(852327)

NDP-40BPS
(852708)

NDP-40BPH/T
(853025)

§:標準庫存型號
※H/T是指隔膜片為聚脂彈性體(TPEE)材料,球為聚四氟乙烯(PTFE)材料的型號。


主要零件材質

型 號

NDP-40BA□

NDP-40BS□

NDP-40BF□

NDP-40BP□

平板閥

NDP-40B□H→NBR
NDP-40B□S→EPDM
其他同膜片材質

閥 座

NDP-40BAT→A5056
其他→同膜片材質

NDP-40BST→SUS316
其他→同膜片材質

NDP-40BFT→SUS316
其他同膜片材質

PP

閥軸承

全系列皆與本體材質相同

中心圓盤

A5056

SUS316

PPG(SCS13)

※ SCS13 為內芯材質

【注意】

體接觸液體部份材質為樹脂的幫浦(BP□),其最高使用壓力將會受到液體溫度影響。請務必確認液體溫度與最高使用壓力的關係圖。
